DeviceNet是20 世纪90 年代中期发展起来，一种基于CAN术的开放式现场总线，可以将工业设备（如限位开关、光电传感器、阀组、电动机起动器、过程传感器、条形码读取器、变频驱动器、面板显示器和操作员接口等）连接到网络，替代了昂贵的硬接线。

DeviceNet不仅仅使设备之间以一根电缆互相连接和通讯，同时，它能给系统带来设备级的诊断功能——该功能在传统的I/O上是很难实现的。

本文就用QJ71DN91模块进行设置说明。

一、QJ71DN91模块的特点

1、可以作为设备网的主站动作（I/O通信功能，信息通信功能）；

2、可以作为设备网的从站动作（I/O通信功能）；

3、可以作为备网的主站·从站动作（同时作为主站及从站动作）；

4、可以防止输入输出的数据的数据背离；

5、通过X Works2进行简单设置。

二、QJ71DN91模块的系统配置

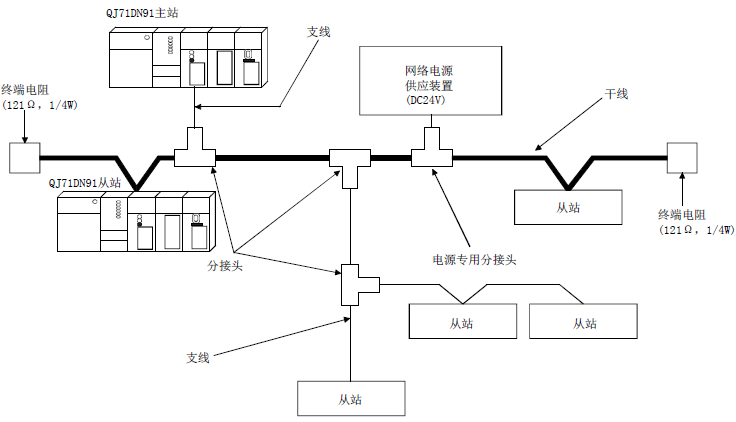

设备网合计可以连接64个主站、从站以及主站·从站。

QJ71DN91可以作为主站、从站以及主站·从站使用。

三、QJ71DN91的性能规格

四、QJ71DN91模块的硬件设置说明

节点开关设置

五、QJ71DN91参数设置

六、程序

刷新配置

数据接收与发送

七、总结

1、对于QJ71DN91来说，是不需要安装eds文件的，这样就方便很多。

2、同时支持主站和从站功能。

3、有I/O通信功能和信息通信功能，对应不同需求。

本文为海亿自动化原创文稿，

如需转载，请标明出处并附上链接。
