三菱FX系列与两台GS系列人机的一机多屏应用
前言
客户提出想在原来的设备上增加一个三菱HMI，但使用的FX系列PLC已经不便再增加通讯模块，这个时候我们可以使用GOT多台拖带连接功能。这样，只需连接通讯线，而PLC无需再增加通讯模块就可以实现一机多屏，能够有效节约客户成本。关于此案例的具体操作步骤，请参照以下图文：
01硬件和软件配置
PLC：FX3u-32MT
软件：GT Works3
HMI: GS2107-WTBD，GS2110-WTBD
02系统接线与概括
接线方式1：GT-FX（FX3U与GS2107）
接线方式2：（GS2107与GS2110）

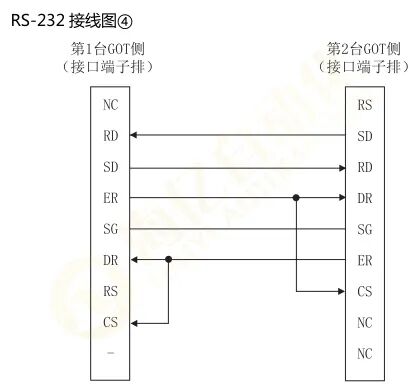

接线图如下所示：
03参数设置
GS2107端（系统——连接机型设置CH1 CH2）
CH1——三菱电机FX——RS422/485
CH2——三菱电机FX
GS2110端（系统——连接机型设置CH1）
END
（注：本文为“海亿自动化”原创文稿，如需转载，请标明出处并附上原文链接）
